Menşe yeri:
Çin
Marka adı:
ZK
Sertifika:
CE ISO Certification
Model numarası:
Farklı modellere göre

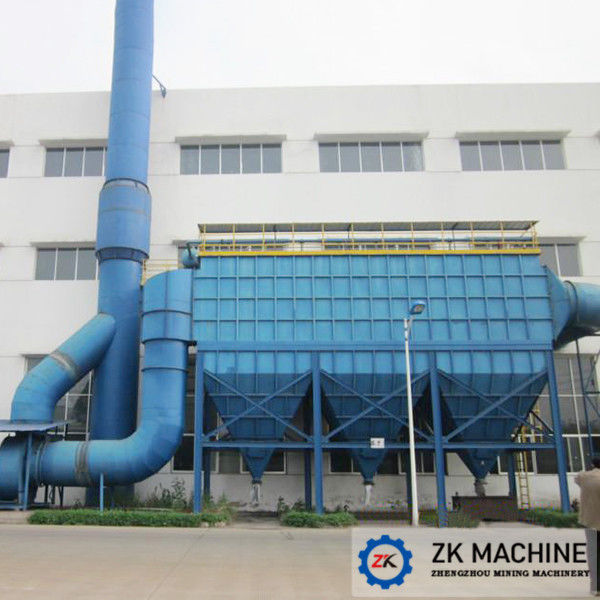

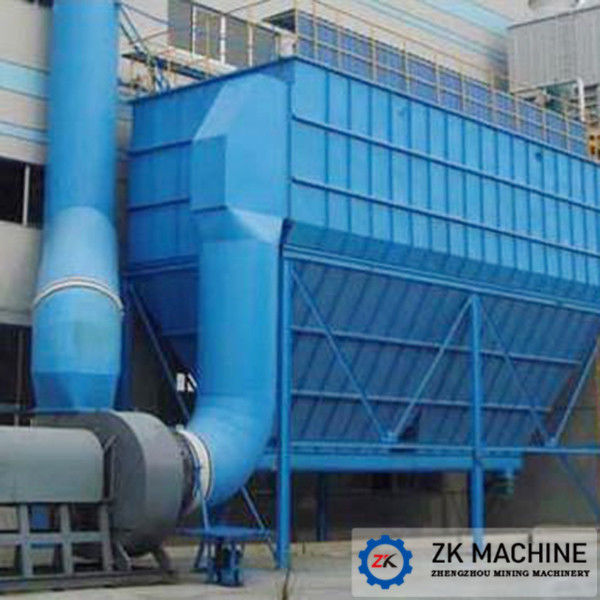

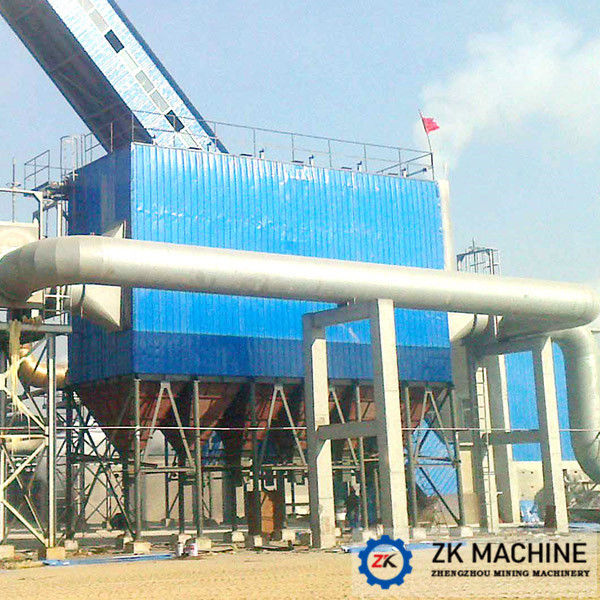

Yüksek Verimli Uzun Torbalı Darbeli Toz Toplayıcı ve ZL Serisi Darbeli Torbalı Filtre Toz Toplayıcı
Uzun Çanta Darbeli Toz Toplayıcı Giriş:
ZL serisi Uzun Torbalı Darbeli Toz Toplayıcı, ortak kısa torbalı fpulse torbalı filtreden geliştirilen yeni tip ve yüksek verimli bir torba filtredir.Daha büyük hava hacmi, daha güçlü toz temizleme kabiliyeti, yüksek verim, kolay kullanım ve bakım gibi özelliklere sahiptir. Metalurji, inşaat, kimya vb. sektörlerde tozlu hava temizleme ve malzeme tozu toplama için uygundur.
Torba Darbeli Toz Toplayıcı Uygulaması:
Metalurji, inşaat, kimya vb. sektörlerde tozlu hava temizleme ve malzeme tozu toplama için uygundur.
Uzun Torba Darbeli Toz Toplayıcı Yapısı:
ZL serisi Uzun Torba Darbeli toz toplayıcı esas olarak üst kutu, orta kutu, kül kovası, destek ayakları, filtreleme torbası ve üfleme cihazı, kül boşaltma cihazından oluşur.Bu yapının özellikleri şunlardır:
1. Üst kutu binlerce odaya ayrılmıştır.Çevrim dışı temizleme tozunu ve bakımını gerçekleştirmek için her bölmede ekipman 1 adet kaldırma valfi bulunur.
2. Pnömatik havalandırma valfi hava silindiri tarafından kontrol edilir.Avantajları, güvenilir çalışma, hızlı açma/kapama hızı ve herhangi bir hava sızıntısı olmamasıdır.
3. Yatay kurulum ile karşılaştırıldığında, bakım sırasında pnömatik havalandırma valfi için dikey kurulum daha kolaydır.
4. Filtre torbası kendiliğinden kilitlenir ve torba üzerindeki esnek halka tarafından tahta deliklerine kapatılır.Bu, düşük emisyon yoğunluğunu garanti edebilir ve kurulum ve değiştirme için kolay olabilir.
5. Optimize edilmiş kısa enjeksiyon tüpü, mükemmel toz alma temizleme performansını garanti edebilir.
6. Güvenlik görevlisi ve yürüme platformu düzenli bakım için donatılmıştır.
Bizim avantajlarımızMetalurji Torbası Darbeli Toz Toplayıcı:
1. Gelişmiş ince tip kaldırma valfi ve çevrimdışı toz temizleme cihazı, tozun tamamen toplanmasını garanti edebilir.
2. Hava girişi eşit akış borusu ve toz hunisi boşaltma cihazı için makul tasarım.Bu, her bölmenin düzensiz hava akışı sorununu çözebilir.
3. Daha büyük hacimli hava yastığı, hem yüksek basınçlı hem de düşük basınçlı hava beslemesi için uygun olabilir.
4. Filtre torbasının üstünde yay artış tipi benimsenmiştir.İyi sızdırmazlık performansı, kolay ve hızlı torba değiştirme, torba filtre dışında torba değiştirme gibi avantajlara sahiptir.
5. Filtre torbası tasarımı, farklı endüstri ve uygulamaya göre farklıdır.Üretim standartları yakl.%50 endüstri standardına göre.
6. Solenoid darbe vale, yüksek kaliteli ham maddeyi destekler.Mebranı daha uzun kullanım ömrüne sahiptir.
7. Kontrol sistemi, gelişmiş kontrolör ekler.3 kontrol yöntemi vardır: basınç farkı, zamanlama ve manuel.Offline valf, darbe valfi ve kül boşaltma valfi sistem tarafından otomatik olarak kontrol edilir.
Torba Darbeli Toz Toplayıcı Özellikleri:
fırın tipi | Hava hacmi(m3) | Filtrasyon hızı (m/dak) | Filtre alanı(m2) | Ekipman direnci (pa) | Çanta boyutu (mm) | Çanta miktarı | Temizleme yöntemi |
ZM100 | 6000-7200 | 1-1.2 | 100 | 1200 | Φ130 | 100 | darbe temizleme |
ZM120 | 7200-8840 | 1-1.2 | 120 | 1200 | Φ130 | 100 | darbe temizleme |
ZM150 | 8000-10800 | 1-1.2 | 150 | 1200 | Φ130 | 100 | darbe temizleme |
ZM200 | 12000-14400 | 1-1.2 | 200 | 1200 | Φ130 | 200 | darbe temizleme |
ZM250 | 15000-18000 | 1-1.2 | 250 | 1200 | Φ130 | 200 | darbe temizleme |
ZM300 | 18000-36000 | 1-1.5 | 300 | 1200 | Φ130 | 200 | darbe temizleme |
ZM350 | 21000-42000 | 1-1.5 | 350 | 1200 | Φ130 | 200 | darbe temizleme |
ZM400 | 24000-48000 | 1-1.5 | 400 | 1200 | Φ130 | 200 | darbe temizleme |
ZM450 | 27000-54000 | 1-1.5 | 450 | 1200 | Φ130 | 200 | darbe temizleme |
modeli | PPC128-6 | PPC128-9 | PPC128-10 | PPC128-2×6 | PPC128-2×7 | PPC128-2×8 | |
Hacim(m³/h) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
Hava hızı (m/dak) | 1.2-2.0(Hız, farklı toz noktalarında değişiklik gösterir) | ||||||
Filtreleme alanı(㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
Net filtreleme alanı(㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
Çanta sayısı (pc) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
Direnç (Pa) | 1470-1770 | ||||||
Eksi basınç(Pa) | 7000 | ||||||
Girişteki toz içeriği(g/m³) | <1300 | ||||||
Toz emisyonu(g/m³) | ≤0.1 | ||||||
Sıkıştırılmış hava | Basınç (Pa) | (5-7)×105 | |||||
Hava tüketimi | 3.6 | 5.4 | 6 | 7 | 8.3 | 9.5 | |
(m³/dk) | |||||||
Darbe valfi | Adet (adet) | 12 | 18 | 20 | 24 | 28 | 32 |
Boyut | 2-1 / 2" | ||||||
Yükseklik valfi | Adet (adet) | 6 | 9 | 10 | 12 | 14 | 16 |
Boyut (mm) | Valf Φ725, hava deposu Φ100 | ||||||
Boşaltma cihazı YJD-26 | Çıkış 300×300mm Kapasite 24m³/h | Çift kanatlı vana 305×915 | |||||
vidalı konveyör | modeli | çapΦ300,kapasite 21m³/h | Yok | ||||
Vites kutusu | XWD2.2-5-1/43, güç 2.2Kw | Yok | |||||
Hava kaydırağı | Hava kaydırağı 250mm, akış hızı 2.0m³/㎡, Basınç 6860pa, Girişte toz içeriği 700g/m³'ü geçerse, büyük vidalı konveyörlü torba filtre düşünülmelidir. | ||||||
Çanta boyutu ve malzemesi | Çap.×uzunlukΦ130×3050, Polietilen keçenin brüt ağırlığı 450g/㎡, sıcaklık 120℃ | ||||||
Yalıtım alanı(㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
Toplam ağırlık (yaklaşık)(Kg) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
Not 1: Net filtreleme alanı, toz giderme sırasında bir bölmenin alanı anlamına gelir. | |||||||
2: Basınçlı hava tüketimi, bir hava sıkıştırma istasyonundan basınçlı hava borusu tedarikine dayanmaktadır.Besleme bağımsız bir hava kompresörü ile sağlanıyorsa tüketimin 1,3 kat daha fazla olduğu düşünülmelidir. |
