Menşe yeri:
Çin
Marka adı:
ZK CORP
Sertifika:
SO,CE
Model numarası:
pulse-jet torba filtre

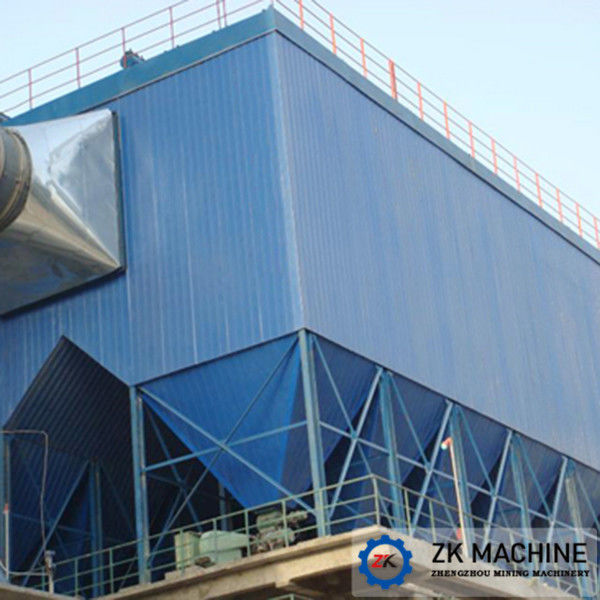

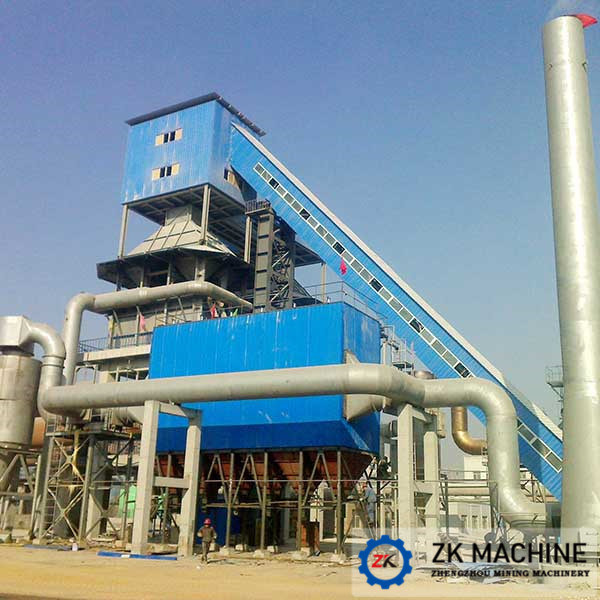

Darbe Torbası Filtresi Toz Toplayıcı Endüstriyel Kullanım Çimento Fabrikası Metal Fabrikası
Torbalı Filtre Toz ToplayıcıKarakteristik:
1, Büyük hava hacmi tedavisi, yüksek verimli toz toplama.
2, 1000g / Nm3 tozlu hava tamam ve işlendikten sonra gaz emisyon konsantrasyonu 50mg / Nm3'ün altında. (İsteğinize göre daha sıkı emisyon standardını karşılamak için mevcuttur)
3, ikincil tozun etkili bir şekilde uçmasını önlemek için makul hava giriş tipi kullanma.
4, Farklı duman veya toz türleri için, özel emisyon gereksinimini karşılamak için farklı filtre torbaları malzemeleri kullanıyoruz.
5, toz giderme verimliliğini artırmak ve filtre torbalarını korumak için venturi ile torba filtre kafesi.
6, Gelişmiş darbe valfi kullanarak, güvenilir performans ve uzun ömür (1.000.000 kez kullanılabilir)
7, Küçük gaz tüketimi, kurum temizliği iyice ve güvenilir özelliği olan PLC denetleyicisi tarafından zamanlama veya ayar direnci otomatik üfleme deashing.
8, ana bilgisayar çalışmasını bozmadan ayrı bir odada filtre torbalarını değiştirmek gibi çalışma sırasında kontrol edilebilir ve korunabilir.
Baghouse Tozsuzlaştırma Filtresi Çalışma Prensibi:
1. Yeni ve gelişmiş toz giderme konsepti.Hava borusu yok.Darbe valfi, hazne kabuğunun yan tarafına veya üstüne monte edilir.Torbaları değiştirirken hava borusunu sökmeye ve monte etmeye gerek yoktur.
2. Bakımı mümkün olduğunca azaltmak için çok sayıda küçük atımı değiştirmek için yüksek performanslı puls uygulanır.
3. Çok bölmeli ve çevrimdışı toz giderme.Uzun ömürlü filtre torbası.Hava tankı, ekipmanın neden olduğu basınç düşüşünü azaltacaktır.
4. Toz içeriği 1000g / Nm3'e ulaşacak olan O-Sepa ayırıcı gibi hava toplama içeren yüksek yoğunluklu tozlar için mevcuttur.
Torbalı Filtre Toz Toplayıcı Özellikleri:
Modeli | PPC128-6 | PPC128-9 | PPC128-10 | PPC128-2 × 6 | PPC128-2 × 7 | PPC128-2 × 8 | |
Hacim (m³ / h) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
Hava hızı (m / dak) | 1.2-2.0 (Hız, farklı toz noktalarında değişir) | ||||||
Filtrasyon alanı (㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
Net filtrasyon alanı (㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
Çanta sayısı (pc) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
Direnç (Pa) | 1470-1770 | ||||||
Eksi basınç (Pa) | 7000 | ||||||
Girişteki toz içeriği (g / m³) | 1300 | ||||||
Toz emisyonu (g / m³) | ≤0.1 | ||||||
Sıkıştırılmış hava | Basınç (Pa) | (5-7) × 105 | |||||
Hava tüketimi | 3.6 | 5.4 | 6 | 7 | 8.3 | 9.5 | |
(m³ / dak) | |||||||
Darbe valfi | Adet (pc) | 12 | 18 | 20 | 24 | 28 | 32 |
Boyut | 2-1 / 2 ″ | ||||||
Yükseklik valfi | Adet (pc) | 6 | 9 | 10 | 12 | 14 | 16 |
Boyut (mm) | Valf Φ725, hava tankı Φ100 | ||||||
Deşarj cihazı YJD-26 | Çıkış 300 × 300mm Kapasite 24m³ / h | Çift kanatlı valf 305 × 915 | |||||
Vidalı konveyör | Modeli | Dia.Φ300, kapasite 21m³ / h | Yok | ||||
Vites kutusu | XWD2.2-5-1 / 43, güç 2.2Kw | Yok | |||||
Hava kaydırağı | Hava kayması 250mm, akış hızı 2.0m³ / ㎡, Basınç 6860pa, Girişte toz içeriği 700g / m³'ü aşarsa, büyük vidalı konveyörlü torba filtre düşünülmelidir. | ||||||
Çanta boyutu ve malzemesi | Dia. × uzunlukΦ130 × 3050, Polietilen keçenin brüt ağırlığı 450 g / ㎡, sıcaklık 120 ℃ | ||||||
Yalıtım alanı (㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
Toplam ağırlık (yaklaşık) (Kg) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
Not 1: Net filtreleme alanı, toz giderme sırasında bir hazne alanı anlamına gelir. | |||||||
2: Basınçlı hava tüketimi, bir hava sıkıştırma istasyonundan basınçlı hava borusu beslemesine bağlıdır.Besleme bağımsız bir hava kompresörü ile sağlanıyor ise tüketimin 1,3 kat fazla olduğu düşünülmelidir. |
Modeli | Hava hacmi (m3 / h) | Filtre hızı (m / dak) |
Filtre alanı (m2) | Filtre torbası numarası (Parça) |
Direnç (Pa) |
Toz konsantrasyonu (g / m3) |
Isı yalıtım tabakası alanı m2 |
Ağırlık (kilogram) |
32-3 | 6900 | 1.2-2.0 | 93 | 96 | 1470-1770 | <1000 | 26.5 | 2880 |
32-4 | 8930 | 124 | 128 | 34 | 4080 | |||
32-5 | 11160 | 155 | 160 | 41 | 5280 | |||
32-6 | 13390 | 186 | 192 | 48.5 | 6480 | |||
64-4 | 17800 | 248 | 256 | 70 | 7280 | |||
64-5 | 22300 | 310 | 320 | 94 | 9960 | |||
64-6 | 26700 | 372 | 384 | 118 | 11640 | |||
64-7 | 31200 | 434 | 448 | 142 | 13320 | |||
64-8 | 35700 | 496 | 512 | 166 | 15.000 |
