Menşe yeri:
Çin
Sertifika:
ISO,CE
Model numarası:
GGBS anahtar teslim üretim hattı
Endüstriyel GGBS Anahtar Teslimi Üretim Hattı Üstün Performans Kararlı Koşu
Yeni bir yüksek performanslı beton katkısı olan Cüruf tozu, gelişmiş beton sıkıştırma, çekme, kesme, bükme ve diğer özelliklerin avantajlarına sahiptir. Şu anda cüruf tozunu beton çimento, inşaat malzemeleri endüstrisinde yedek olarak kullanmak için ana akım haline gelmiştir.
Şu anda, yerli büyük ölçekli dikey değirmen (/ bilyalı değirmen) üretim işletmeleri küçük ve orta ölçekli ekipman üretmemektedir ve küçük dikey (bilyalı) değirmen üretim tesisi, tüm üretim hattı için tasarım ve üretim kapasitesine sahip değildir. Bu sorunu çözmek için, makul üretim, ileri teknoloji, istikrarlı ve güvenilir çalışma, farklı ihtiyaçları karşılamak için tüm üretim hattı için 1, 3, 5, 8, 10 ve 15.2 milyon ton tasarlayıp üretiyoruz. yerli ileri seviyeye ulaşmak için ana teknik ve ekonomik göstergeler.

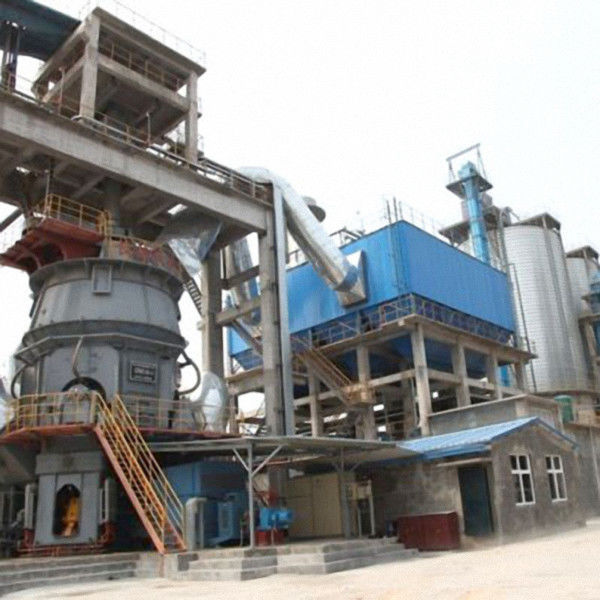

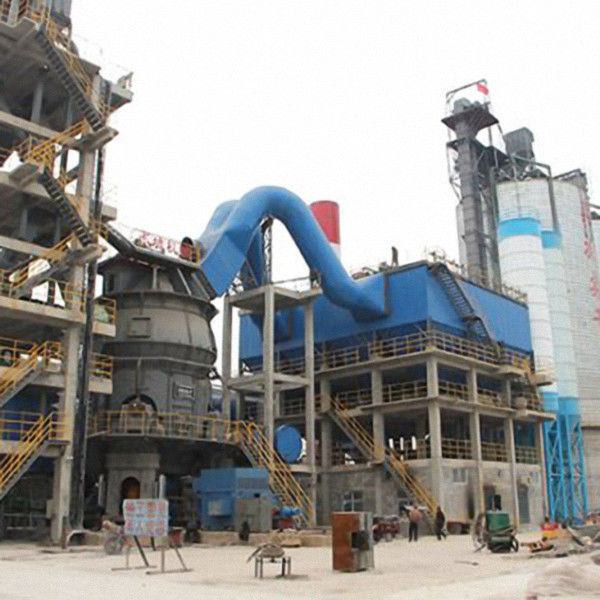

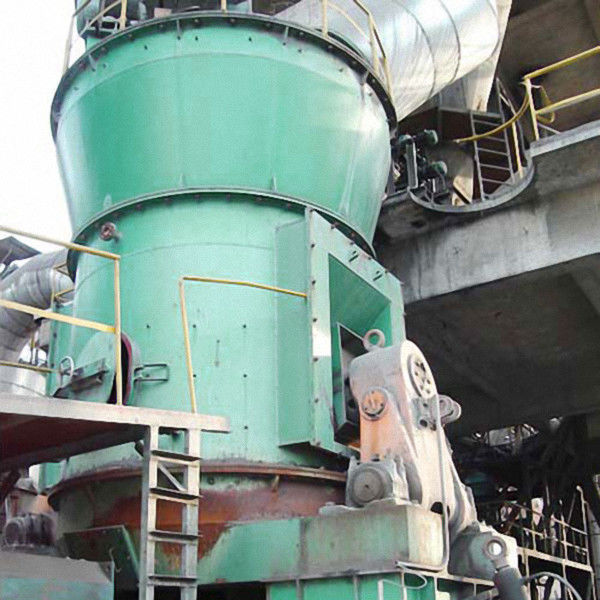

DİK DEĞİRMEN İLE ÜRETİM SÜRECİ
Cüruf kamyonla tesise taşınır ve kulübenin altında saklanır. Yükleyici ile geri kazanıldıktan ve besleyici ile ölçtükten sonra, malzeme bantlı konveyör ve manyetik ayırıcısı tarafından dikey değirmene gönderilir ve ütülenir.
Ütüyü çözdükten sonra cüruf öğütmek için dikey frezeye girin. Kurutulmuş ve öğütülmüş cüruf tozu ayırıcı tarafından toplanır ve hava oluğu ve kova asansörü ile bitmiş ürün silosuna gönderilir. Boşaltılan cüruf konveyör ve asansörle değirmene geri gönderilir. Kurutma ısı kaynağı bir hava ısıtma fırını tarafından sağlanır.
KÜRESEL DEĞİRMEN İLE ÜRETİM SÜRECİ
Cüruf kamyonla tesise taşınır ve kulübenin altında saklanır. Yükleyici ile geri kazanıldıktan ve besleyici ile ölçüm yaptıktan sonra, malzeme kurutmak için bantlı konveyör ile kurutucuya gönderilir. Cüruf kuruduktan sonra bileme değirmeni içine öğütülür. Öğütülmüş cüruf tozu, derecelendirme için kova asansörü tarafından ayırıcıya gönderilir. Nitelikli güç, hava oluğu, vinç ve asansör ile bitmiş ürün silosuna gönderilir. Büyük partikül tozları yeniden öğütme için bilyalı değirmene geri döner. Bilyalı değirmenin tahliye ucunda toz filtresi vardır. Cüruf tozu toplanır ve nihai ürün silosuna taşınır. Kurutma ısı kaynağı bir hava ısıtma fırını tarafından sağlanır.
Avantajları:
1. kapsamlı hizmet
Biz ZK şirket profesyonel cüruf toz üretim hattı tedarikçisi konumundadır. İnşaat mühendisliğinden işletmeye almaya kadar 'anahtar teslimi' hizmet sunarken hem bilyalı değirmen hem de dikey değirmen üretim süreci sağlayabiliriz.
2. Ciddi Kalite Kontrol
ZKCorp güçlü bir üretim kapasitesine sahiptir ve kısa teslim süresi ile ürün kalitesini ciddi şekilde kontrol edebilir. Uzman Kurulum ve Servis Sonrası Ekibi tesis kurulumunu bitirip zamanında çalışmaya başlayabilir.
3. Düşük maliyet ve uygun yatırım.
ZKCorp'tan Cüruf Dikey Değirmen Üretim Hattı, basit proses akışı, yüksek öğütme verimliliği, büyük kurutma kapasitesi, verimli Toz sınıflandırması, kolayca ayarlanabilen çıkış boyutu, düşük gürültü ve elektrik tüketimi, küçük değirmen tüketimi, yüksek derecede avantajlar sunmaktadır. küçük ve orta ölçekli tesis sahibi için uygun hale getiren otomasyon, düşük işletme gideri.
Parametreler:
Dikey Freze Yapılandırma Tablosu
| Saatlik Kapasite (t / h) | Yıllık Kapasite (X 10kt / a), | Dikey Değirmen Modeli | Disk Çapı (mm) | Dikey Değirmen Motor Gücü (kW) | |||||
| Yüksek Fırın Cürufu | Çimento | Hammadde | Yüksek Fırın Cürufu | Çimento | Hammadde | Çap | Makara Çapı | ||
| 1,5 ~ 2 | 3 ~ 4 | 6 ~ 8 | 1.5 | 3 | 5.5 | ZKRM08.2 | 1200 | 800 | 55 |
| 3 ~ 4 | 5 ~ 6 | 10 ~ 12 | 3 | 4.5 | 9 | ZKRM11.2 | 1500 | 1100 | 110 |
| 8 ~ 9 | 11 ~ 13 | 20 ~ 22 | 6 | 9.5 | 17 | ZKRM13.2 | 1700 | 1300 | 185 |
| 9 ile 10 arası | 14 ~ 16 | 26 ~ 34 | 8 | 12 | 24 | ZKRM15.2 | 1900 | 1500 | 250 |
| 12 ~ 14 | 20 ~ 23 | 40 ~ 50 | 10 | 17 | 36 | ZKRM17.2 | 2100 | 1700 | 355 |
| 15 ~ 17 | 24 ~ 26 | 50 ~ 60 | 13 | 20 | 43.5 | ZKRM19.2 | 2300 | 1900 | 450 |
| 18 ~ 20 | 27 ~ 30 | 60 ~ 75 | 15 | 22.5 | 55 | ZKRM20.2 | 2400 | 2000 | 560 |
| 23 ~ 25 | 40 ~ 50 | 85 ~ 110 | 20 | 35.5 | 77 | ZKRM22.3 | 2600 | 2200 | 710 |
Bilyalı Değirmen Yapılandırma Tablosu
| Saatlik Kapasite (t / h) | Yıllık Kapasite (X 10kt / a), | Bilyalı Değirmen Modeli | Ayırıcı Modeli | Bilyalı Değirmen Motor Gücü (kW) | ||||
| Yüksek Fırın Cürufu | Çimento | Hammadde | Yüksek Fırın Cürufu | Çimento | Hammadde | |||
| 1,5 ~ 2 | 3 ~ 4 | 6 ~ 8 | 1.5 | 3 | 5.5 | Φ1.2 x 4.5m | NHX200 | 55 |
| 3 ~ 4 | 5 ~ 6 | 10 ~ 12 | 3 | 4.5 | 9 | Φ1.5 x 5.7m | NHX300 | 130 |
| 8 ~ 9 | 11 ~ 13 | 20 ~ 22 | 6 | 9.5 | 17 | Φ2.2 x 9m | NHX400 | 475 |
| 9 ile 10 arası | 14 ~ 16 | 26 ~ 34 | 8 | 12 | 24 | Φ2.2 x 11m | NHX400 | 570 |
| 12 ~ 14 | 20 ~ 23 | 40 ~ 50 | 10 | 17 | 36 | Φ2.4 x 11m | NHX500 | 630 |
| 15 ~ 17 | 24 ~ 26 | 50 ~ 60 | 13 | 20 | 43.5 | Φ2.4 x 13m | NHX500 | 800 |
| 18 ~ 20 | 27 ~ 30 | 60 ~ 75 | 15 | 22.5 | 55 | Φ2.6 x 10m | NHX600 | 1000 |
| 23 ~ 25 | 40 ~ 50 | 85 ~ 110 | 20 | 35.5 | 77 | Φ3.0 x 11m | NHX700 | 1250 |
