Menşe yeri:
Çin
Marka adı:
ZK CORP
Sertifika:
ISO,CE
Model numarası:
GGBS üretim hattı
SUUDİ ARABİSTAN'da hızlı ve yüksek kapasiteli GGBS anahtar teslim üretim hattı
Yüksek Fırın Cüruf Kapasitesi: 1.5-25 (t / h)
Çimento Kapasitesi: 3-50 (t / h)
Hammadde Kapasitesi: 6-110 (t / h)
GGBS Üretim Hattı AVANTAJIMIZ
1. kapsamlı hizmet
Biz ZK şirket profesyonel cüruf toz üretim hattı tedarikçisi konumundadır. İnşaat mühendisliğinden işletmeye almaya kadar 'anahtar teslimi' hizmet sunarken hem bilyalı değirmen hem de dikey değirmen üretim süreci sağlayabiliriz.
2. Ciddi Kalite Kontrol
ZKCorp güçlü bir üretim kapasitesine sahiptir ve kısa teslim süresi ile ürün kalitesini ciddi şekilde kontrol edebilir. Uzman Kurulum ve Servis Sonrası Ekibi tesis kurulumunu bitirip zamanında çalışmaya başlayabilir
3. Düşük maliyet ve uygun yatırım.
ZKCorp'tan Cüruf Dikey Değirmen Üretim Hattı, basit proses akışı, öğütmenin yüksek verimliliği, büyük kurutma kapasitesi, verimli Toz sınıflandırması, kolayca ayarlanabilen çıkış boyutu, düşük gürültü ve elektrik tüketimi, küçük değirmen tüketimi, yüksek derecede avantajlar sunar. küçük ve orta ölçekli tesis sahibi için uygun hale getiren otomasyon, düşük işletme gideri.

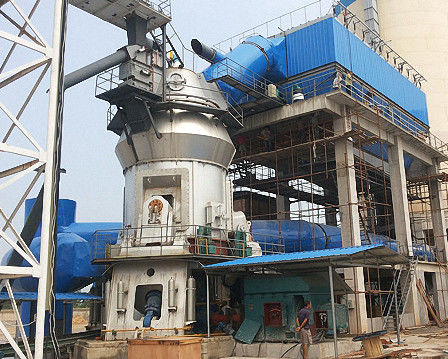

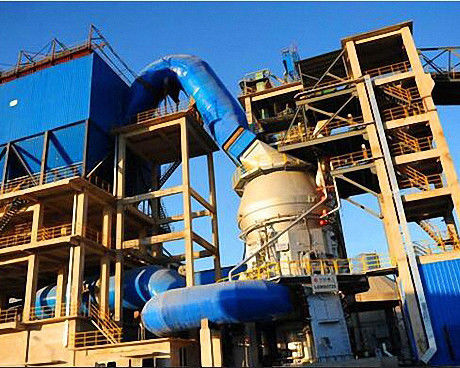

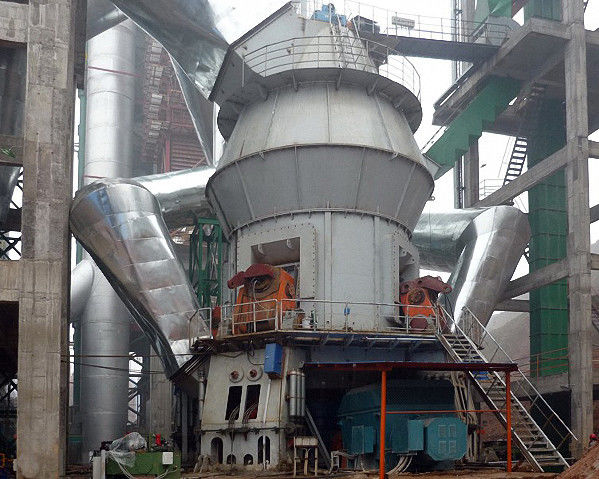

GGBS Üretim Hattı DİK DEĞİRMEN İLE ÜRETİM SÜRECİ
Cüruf kamyonla tesise taşınır ve kulübenin altında saklanır. Yükleyici ile geri kazanıldıktan ve besleyici ile ölçtükten sonra, malzeme bantlı konveyör ve manyetik ayırıcısı tarafından dikey değirmene gönderilir ve ütülenir.
Ütüyü çözdükten sonra cüruf öğütmek için dikey frezeye girin. Kurutulmuş ve öğütülmüş cüruf tozu ayırıcı tarafından toplanır ve hava oluğu ve kova asansörü ile bitmiş ürün silosuna gönderilir. Boşaltılan cüruf konveyör ve asansörle değirmene geri gönderilir. Kurutma ısı kaynağı bir hava ısıtma fırını tarafından sağlanır.
Dikey Freze Yapılandırma Tablosu
| (t / s) Saatlik Kapasite | (X 10kt / a), | ||||||||
Yüksek Fırın Cürufu | Çimento | Hammadde | Çap | Makara Çapı | |||||
| 1,5 ~ 2 | 3 ~ 4 | 6 ~ 8 | 1.5 | 3 | 5.5 | ZKRM08.2 | 1200 | 800 | 55 |
| 3 ~ 4 | 5 ~ 6 | 10 ~ 12 | 3 | 4.5 | 9 | ZKRM11.2 | 1500 | 1100 | 110 |
| 8 ~ 9 | 11 ~ 13 | 20 ~ 22 | 6 | 9.5 | 17 | ZKRM13.2 | 1700 | 1300 | 185 |
| 9 ile 10 arası | 14 ~ 16 | 26 ~ 34 | 8 | 12 | 24 | ZKRM15.2 | 1900 | 1500 | 250 |
| 12 ~ 14 | 20 ~ 23 | 40 ~ 50 | 10 | 17 | 36 | ZKRM17.2 | 2100 | 1700 | 355 |
| 15 ~ 17 | 24 ~ 26 | 50 ~ 60 | 13 | 20 | 43.5 | ZKRM19.2 | 2300 | 1900 | 450 |
| 18 ~ 20 | 27 ~ 30 | 60 ~ 75 | 15 | 22.5 | 55 | ZKRM20.2 | 2400 | 2000 | 560 |
| 23 ~ 25 | 40 ~ 50 | 85 ~ 110 | 20 | 35.5 | 77 | ZKRM22.3 | 2600 | 2200 | 710 |

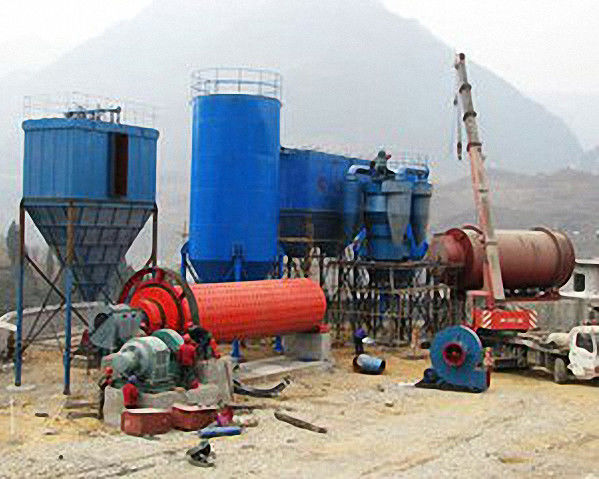

KÜRESEL DEĞİRMEN İLE ÜRETİM SÜRECİ
Cüruf kamyonla tesise taşınır ve kulübenin altında saklanır. Yükleyici ile geri kazanıldıktan ve besleyici ile ölçüm yaptıktan sonra, malzeme kurutmak için bantlı konveyör ile kurutucuya gönderilir. Cüruf kuruduktan sonra öğütmek için bilyalı değirmene girin. Öğütülmüş cüruf tozu, derecelendirme için kova asansörü tarafından ayırıcıya gönderilir. Nitelikli güç, hava oluğu, vinç ve asansör ile bitmiş ürün silosuna gönderilir. Büyük partikül tozları yeniden öğütme için bilyalı değirmene geri döner. Bilyalı değirmenin tahliye ucunda toz filtresi vardır. Cüruf tozu toplanır ve nihai ürün silosuna taşınır. Kurutma ısı kaynağı bir hava ısıtma fırını tarafından sağlanır.
Bilyalı Değirmen Yapılandırma Tablosu
Yüksek Fırın Cürufu | Çimento | Hammadde | Yüksek Fırın Cürufu | Çimento | Hammadde | |||
| 1,5 ~ 2 | 3 ~ 4 | 6 ~ 8 | 1.5 | 3 | 5.5 | φ1.2 x 4.5m | NHX200 | 55 |
| 3 ~ 4 | 5 ~ 6 | 10 ~ 12 | 3 | 4.5 | 9 | φ1.5 x 5.7m | NHX300 | 130 |
| 8 ~ 9 | 11 ~ 13 | 20 ~ 22 | 6 | 9.5 | 17 | φ2.2 x 9m | NHX400 | 475 |
| 9 ile 10 arası | 14 ~ 16 | 26 ~ 34 | 8 | 12 | 24 | φ2.2 x 11m | NHX400 | 570 |
| 12 ~ 14 | 20 ~ 23 | 40 ~ 50 | 10 | 17 | 36 | φ2.4 x 11m | NHX500 | 630 |
| 15 ~ 17 | 24 ~ 26 | 50 ~ 60 | 13 | 20 | 43.5 | φ2.4 x 13m | NHX500 | 800 |
| 18 ~ 20 | 27 ~ 30 | 60 ~ 75 | 15 | 22.5 | 55 | φ2.6 x 10m | NHX600 | 1000 |
| 23 ~ 25 | 40 ~ 50 | 85 ~ 110 | 20 | 35.5 | 77 | φ3.0 x 11m | NHX700 | 1250 |
Sorgularınızı doğrudan bize gönderin.
