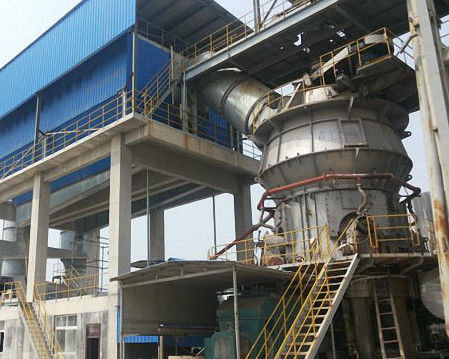

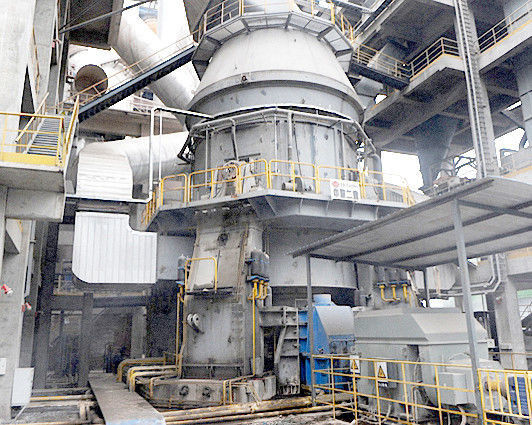

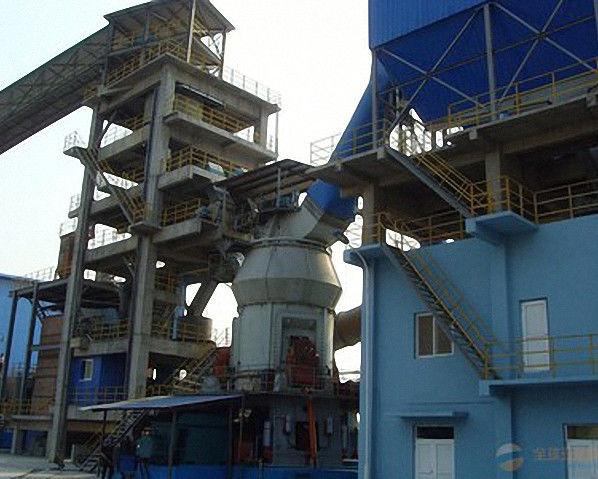

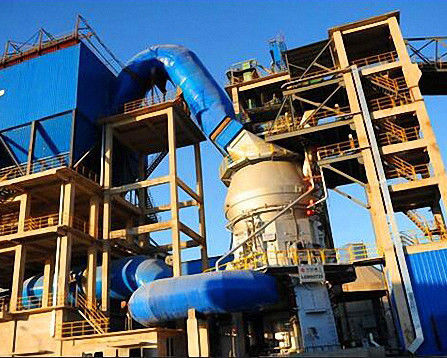

Altın Madenleri / Hammadde için Dikey Öğütme Değirmeni
Ham değirmen esas olarak çimento hammaddelerinin öğütülmesi için kullanılır. Ayrıca elektrik, metalurji, kimya endüstrisi ve diğer endüstrilerde çeşitli cevherleri ve diğer malzemeleri öğütmek için de kullanılabilir. Çiğ değirmen, yüksek kapasite, yüksek verimlilik, enerji tasarrufu ve çevre koruma gibi özelliklere sahiptir.
Ham değirmen genellikle çimento, elektrik, metalurji, kimya endüstrisi ve diğer endüstrilerde çeşitli cevherleri ve diğer malzemeleri öğütmek için kullanılır.
yapı
Ham değirmen esas olarak besleme cihazı, büyük dişli çark, boşaltma cihazı, silindir, ızgara plakası, içi boş mil, astar, sürüş cihazı ve diğer bileşenlerden oluşur.
1. Giriş cihazı giriş kanalı ve spiral silindirden oluşur. Giriş kanalında, giriş cihazının çalışma ömrünü uzatan astar plakaları vardır.
2. Kapak yüksek kaliteli karbon çelikten yapılmıştır ve içi boş mil, güvenli ve güvenilir çalışmasını sağlamak için bir araya getirerek döküm kalıptır.
3. çiğ değirmen içinde, farklı aşamaları büyük taşlama verimliliğini artıracak farklı astar plaka yapısı var.
4. Ana rulmanlar iyi mukavemet, süneklik, polimerizm, sürtünme önleyici, aşınma direnci, kayganlık ve termal iletkenliğe sahip kayar yataklardır. İçi boş milin yağlanmış gereksinimlerini iyi karşılayabilir ve kolay değiştirilebilir, düşük hızda, ağır değirmen ağır değirmen çalışma koşullarına uygulanır.
Bizim avantajlarımız:
1. Ürün inceliği ayarlanabilir ve düzgün.
2. Nispeten düşük enerji tüketimi, düşük aşınma, düşük işletme maliyetleri.
3. Yüksek öğütme verimliliği, daha az aşınma ve yıpranma.
4. Düşük yatırım maliyetleri, basit süreç.
Teknik parametreler:
| Şartname |
Çıkış t / s | |
devir
R / dakika |
Bileme
Gövde (t) | Güç (kW) | redüktör |
| model | Hız oranı |
| Ф1.2x4.5 | 1.7 | | 30,3 | 5 | 55 | ZD30-8 | 4,481 |
| Ф1.5x5.7 | 4.5 | | 26,34 | 11 | 130 | ZD40-7 | 4 |
| Ф1.83x6.4 | 8.5 | | 23,9 | 18 | 210 | ZD60-8 | 4.5 |
| Ф1.83x7 | 11 | | 24.5 | 20 | 245 | ZD60-8 | 4.5 |
| Ф2.2x6.5 | 16 | | 21.4 | 28 | 280 | ZD70-9 | 5 |
| Ф2.2x7.5 | 16-21 | | 21.4 | 32 | 380 | ZD70-9 | 5 |
| Ф2.4x7 | 17-19 | | 20.4 | 36 | 380 | JDx560 | 6,33 |
| Ф2.4x8 | 24-26 | | 20.3 | 41 | 470/11 | JD630 | 6,33 |
| Ф2.4x12 | 35-38 | | 20 | 62 | 800/11 | JD800 / ZD82.5-7-L | 6.33 / 99.96 |
| Ф2.4x13 | 35-38 | | 19.4 | 69 | 800 | JDX800 / MBY800 | 6,33 |
| Ф2.6x13 | 50-55 | | 19.5 | 83 | 1000 | JDX800 / MBY800 | 4.5 |
| Ф2.8x5 + 3 | 36-478 | | 18.6 | 56 | 500 | ZDH80 | 4.5 |
| Ф2.8x10 | 40-48 | | 19.7 | 70 | 800 | D110A | 37.5 |
| Ф3x7 + 1.8 | 44 | | 18 | 76 | 780/5 | JD800 / ZD82.5-8-L | 7.1 |
| Ф3x9 | 28-32 / 50-55 | | 18.34 | 78 | 1000-1011 | NZL1080 / ZS110 | 8/280 |
| Ф3x11 | 45-48 | | 18.7 | 91 | 800 | ZD100A-41 | 6.43 |
| Ф3x12 | 55-58 | | 18 | 100 | 1250 | JS110-A | 41,1 |
| Ф3.2x9 | 65 | | 17.6 | 88 | 1250 | JS110-A | 41.28 |
| Ф3.2x10 | 55 | | 17.6 | 98 | 1000 | JS110 | 41,5 |
| Ф3.5x10 | 73 | | 16.8 | 118 | 1250 | JS110-A | ? |
| Ф3.6x7.5 + 2.5 | 90 | | 17.3 | 125 | 1400 | JDX900 | 7.1 |
| Ф3.8x7.5 | 85 | | 16.4 | 103 | 1400-1422 | NBY800 / YNS620-90 | 5.6 / 90 |
| Ф3.8x7.5 | 90 | | 17 | 103 | 1600 | JDX900 | ? |
| Ф4.6x10 + 3.5 | 190 | | 15 | 278 | 3550 | JQS3500 | ? |
| Ф4.6x10 + 3.5 | 210 | | 15 | 278 | 3550 | JQS3500 | ? |
| Şartname | kapasite (t / h) | hız (r / dak) | Taşlama ortamı (±) | motor | redüktör | ağırlık (t) |
| model | güç (kW) | model | hız oranı |
| Φ1.2 × 4,5 | 1.7 | 30,3 | 5 | YR250M-6 | 55 | ZD30-8 | 4,481 | 13.1 |
| Φ1.5 x 5.7 | 4.5 | 26,34 | 11 | JR127-8 | 130 | ZD40-7 | 4 | 25 |
| Φ1.83 x 7 | 11 | 24.5 | 20 | JR138-8 | 245 | ZD60-8 | 4.5 | 37.2 |
| Φ2.2 x 7.5 | 16-22 | 21.4 | 32 | JR158-8 | 380 | ZD70-9 | 5 | 53.6 |
| Φ2.4 x 13 | 35-38 | 19.4 | 69 | YR800-8 | 800 | JDX800 / MBY800 | 6,33 | 78 |
| Φ2.6 x 13 | 50-55 | 19.5 | 83 | / 1180 YR1000-8 | 1000 | JDX800 / MBY800 | 4.5 | |
| Φ2.8 x 10 | 40-48 | 19.7 | 70 | / 1180 YR800-8 | 800 | D110A | 37.5 | |
| Φ3.0 x 12 | 55-58 | 18 | 100 | / 1430 YR1250-8 | 1250 | JS110-A | 41,1 | |
| Φ3.2 x 10 | 55 | 17.6 | 98 | / 1180 YR1000-8 | 1000 | JS110 | 41,5 | |
| Φ3.5 x 10 | 73 | 16.8 | 118 | YR1250-8 | 1250 | JS110-A | | 153.7 (motorsuz) |
